一、產品描述
       井式滲碳爐：主要用于鋼制、含金鋼制、含金鋼制軸類、齒類的滲碳、滲氮、碳氮共滲熱處理。

二、井式滲碳爐的構成
       井式滲碳爐：主要用于鋼制、含金鋼制、含金鋼制軸類、齒類的滲碳、滲氮、碳氮共滲熱處理。

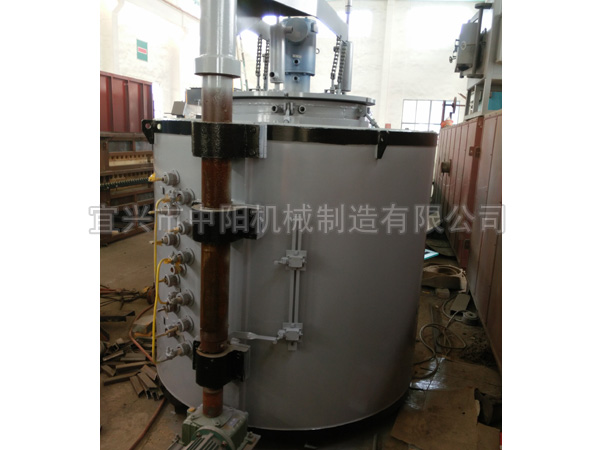

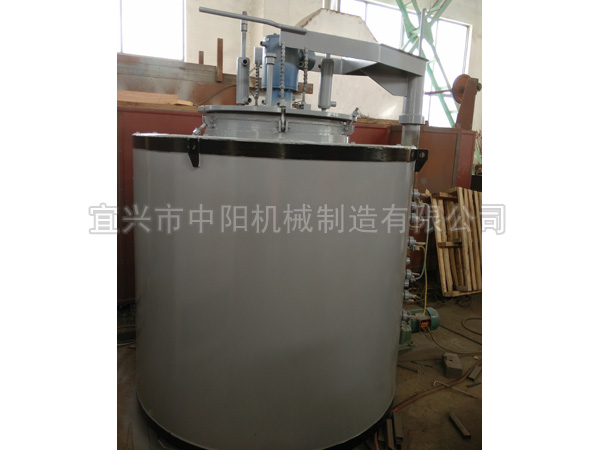

       本電阻爐結構由爐殼、爐襯、加熱元件、爐蓋升降機構、馬弗罐和溫控系統等組成。爐殼為圓形，它由鋼板及型鋼焊接而成。
       爐襯是由高鋁耐火磚和輕質保溫磚及硅酸鋁纖維棉等保溫材料砌筑而成的節能型爐襯結構。
       加熱元件安放在擱絲磚上，電阻絲有擱絲磚上的插頭固定。
       爐蓋升降機構由液壓升降或絲桿升降，為了安全起見在升降機構上設有一個行程開關，當爐蓋上升時，下邊的行程開關自動切斷電阻爐控制柜主回路電源，使加熱元件斷電停止工作，上邊的行程開關則限制升降軸升起的高度，以防升降軸升起時過高而脫出油缸。
       爐膛內有一耐熱鋼板焊接而成或耐熱鋼澆鑄的馬弗爐罐，被處理工件安放在料筐內。
       為使被處理工件均勻的與滲碳?xì)怏w接觸，在爐蓋上安裝有循環風機，用來強制氣流循環，以使?fàn)t內溫度和氣體均勻，本爐使用的為雙水冷循環風機。
       在爐蓋上還備有三個管子直通馬弗罐內。一個管子安裝三頭滴量器，由三頭滴量器向爐內滴注甲醇﹑煤油或其它有機液體，液體流量均可調節，該管子上的氨氣孔可用來向爐內輸入氨作為碳氮共滲用（不滲氮時將該孔封死）；另一個管子為取樣管，該管端的封帽部有吊掛試樣的不銹鋼鉤；第三個管子為排氣管，該管子的封帽頂部有一個小孔供排氣用，該管子的上部有一個管接嘴可接壓力計用來監視內氣氛的壓力，另外此管接嘴可與二氧化碳紅外儀相接，以用來控制爐內碳勢。
       上述爐蓋上的滴注管配有水冷套，以使進入三個管子中的氣體快速冷卻，馬弗罐的作用是維持爐壓，保證滲碳或碳氮共滲正常進行，爐子溫度由插入爐膛的熱電偶控制，在控制柜上自動記錄爐中的加熱溫度。
       本爐設一個加熱控制區，設一套數顯儀、可控硅PID自動控溫系統并配有自動記錄儀一個，爐溫控制精確，波動小。

產品廣泛應用于冶金，機械制造，新材料，電子，汽車零部件等行業的熱處理
